在實際項目對接中，我們常遇到客戶一開始就指定材料型號的情況，但很多時候這些材料并不適合壓鑄工藝。比如去年有個新能源汽車結(jié)構(gòu)件項目，客戶堅持要用6061鋁合金，我們也是直接拒絕了，做不了。還有個醫(yī)療設(shè)備客戶想做不銹鋼304精密件，開始用CNC，現(xiàn)在考慮用壓鑄批量來做，材料還是304結(jié)果，這也是不可行的。

一、哪些材料不適合壓鑄？避坑指南

壓鑄的本質(zhì)是高壓高速填充模具，材料的流動性、熔點、收縮率直接決定成敗。根據(jù)長創(chuàng)精密智造的經(jīng)驗，以下幾類材料幾乎無法壓鑄，必須提前排除：

1. 變形鋁合金：6061、6063等

這類合金我們在汽車結(jié)構(gòu)件項目中遇到過多次，它們屬于"變形加工用合金"，硅含量通常低于1%，熔融狀態(tài)下像黏稠的蜂蜜，高壓下根本無法快速填充模具的復(fù)雜型腔?？蛻羧绻枰愃茝姸龋覀兌紩ㄗh改用壓鑄專用鋁合金，而不是強行用6061去壓鑄。

2. 不銹鋼300系列、steel 25L等鋼材

不銹鋼304的熔點超過1400℃，而我們的壓鑄模具耐受溫度通常不超過700℃，之前有客戶要求做不銹鋼316的通訊箱體壓鑄，完全不現(xiàn)實。steel 25L這類結(jié)構(gòu)鋼更麻煩，收縮率超過2%，成型后尺寸誤差能到±0.5mm，根本達不到精密件要求。

3. 硅青銅、高碳鋼等特殊合金

硅青銅在壓鑄時結(jié)晶溫度范圍寬，根本無法通過氣密測試；高碳鋼含碳量高，熔融時容易氧化，鑄件表面全是氣孔，拋光后砂眼密密麻麻，后期處理成本比鑄件本身還高。

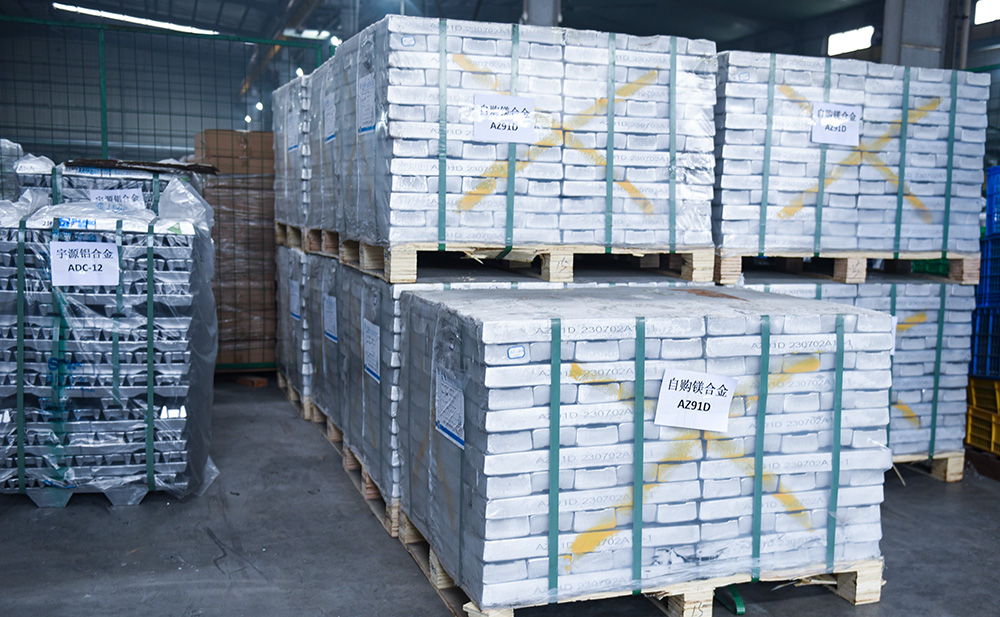

二、壓鑄常用材料及特性：選對材料是關(guān)鍵

適合壓鑄的材料必須"好流動、易成型、穩(wěn)收縮"。

鋁合金（最常用）

鋅合金（低成本首選）

鎂合金（輕量化首選）

銅合金（高強度、高耐磨）

三、材料不合適？替代方案幫您解決

如果您指定的材料不適合壓鑄，我們通常會從"性能接近、工藝可行、成本可控"三個維度提供替代方案，以下是兩個常見案例：

案例1：原指定6061鋁合金（需強度+低成本）

6061根本壓不出來，我們會根據(jù)項目需求推薦：

• ADC13鋁合金：強度接近6061（抗拉強度≥220MPa），我們的汽車鋁殼體項目常用，良率能穩(wěn)定在95%以上；
• Zamak5鋅合金：成本比鋁低30%，適合中小型非承重件，比如我們做過的鼠標(biāo)外殼，月產(chǎn)10萬件毫無壓力；
• AZ91D鎂合金：如果重量敏感（比如無人機結(jié)構(gòu)件），密度僅1.8g/cm3，比鋁輕30%，且我們的鎂合金壓鑄設(shè)備每月能產(chǎn)15萬件以上。

案例2：原指定不銹鋼304（需耐蝕+精密）

不銹鋼304壓鑄不現(xiàn)實，替代方案：

• A356鋁合金+鈍化處理：我們做過新能源充電樁外殼，鈍化后中性鹽霧測試達96小時（10級），耐蝕性接近不銹鋼，成本直接降50%；
• C83600銅合金：如果需要耐磨（比如齒輪箱部件），硬度比不銹鋼還高，且壓鑄后CNC加工精度能到±0.02mm。

結(jié)論

壓鑄材料沒有"最好"，只有"最合適"。之前有個汽車馬達蓋項目，客戶一開始指定A380，我們評估后發(fā)現(xiàn)結(jié)構(gòu)簡單，改用ADC12后成本降了15%，性能完全達標(biāo)。提前確認(rèn)材料適配性，能少走很多彎路——畢竟模具開模要30天，試模成本不低，所以建議在需求供應(yīng)商報價之前呢，先對壓鑄材料做一下了解，看看是否符合自己的項目需求。
